ORTIC Valsmater Modell 200

Optimal løsning for presisjonsbehandling av materiale

ORTIC Valsmater Modell 200 er designet for å møte de høyeste kravene innen båndmatting. Med robust konstruksjon, avansert teknologi og presisjon i fokus, tilbyr den høy ytelse og fleksibilitet for effektiv håndtering av tykkere og bredere materiale. Maskinen er et pålitelig valg for industrier som krever nøyaktighet og holdbarhet i produksjonen.
Ta steget mot økt produksjon ⇢
​​​​​​​​​​​​​​⭐⭐⭐⭐⭐ 5/5

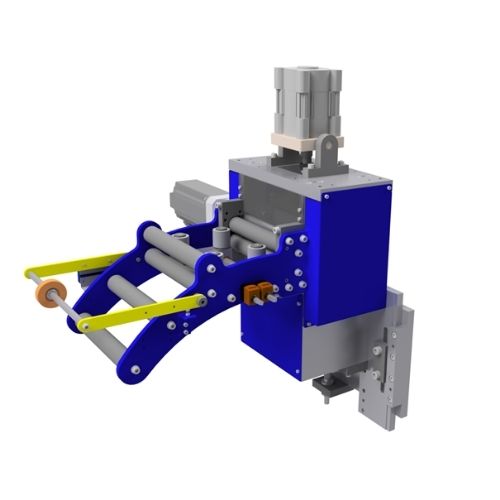

ORTIC Valsmater Modell 200

ORTIC Valsmater 200/80 er et robust og presisjonsdesignet utstyr laget for å møte de høye kravene innen industrien når det gjelder båndmatting for pressverktøy. Denne maskinen tilbyr nøyaktighet og pålitelighet for å sikre optimale produksjonsresultater.
Tekniske spesifikasjoner:
  • Maksimal båndbredde: 200 mm
  • Maksimal båndtykkelse: 3,0 mm
  • Matningsrullenes diameter: 80 mm
  • Servomotor, men kan leveres uten motor
Matningsruller:
Valsmatarens matningsruller er overflateherdet for å sikre lang levetid og jevn ytelse. Begge rullene er motoriserte og synkroniserte via et drevsystem, som garanterer jevn og presis matning av båndet. Rullene drives sammen med hjelp av en pneumatisk sylinder og kan åpnes for enkel treing eller ved behov for løft om båndet for eksempel er sidetøyd.

Prat med oss om valsmatere ⇢

Presisjon og justering:

  • Matningsnøyaktighet: ± 0,1 mm, avhengig av valg av servo
  • Utstyret er utstyrt med doble rader vertikale sidestøtteruller som kan justeres manuelt med veiv. Dette systemet sikrer korrekt innmatning av båndet og tilbyr individuell justering av de to sidene for maksimal fleksibilitet.
  • Valsmatarens høyde kan justeres manuelt med et justeringsintervall på ± 100 mm for å tilpasse seg ulike verktøyhøyder.

Sikkerhet og kontroll:

Valsmaten er utstyrt med en sikkerhetsbryter med Adam/Eva-kontakt for å indikere om båndet strekkes mot båndriktverket, som reduserer risikoen for skader på utstyret ved feil innmatning. I tillegg styres valsmaten fra ORTIC sentral kontrollpanel, som gir enkel overvåking og styring.

Målehjulssystem:

Valsmaten er utstyrt med et målehjulssystem for å kontrollere fremmatingslengden nøyaktig og sammenligne denne med fremmatet lengde på servomotoren.
  • Komponenter: Herdet prikket målehjul, pneumatisk sylinder for løft og trykkregulering, samt en encoder/pulsgiver.
  • Målehjulssystemet kontrollerer og sammenligner fremmatingslengden med verdier fra servosystemet, som genererer et varsel hvis avvik oppdages.
  • Som tilvalg kan valsmaten leveres med programvare for skyttelstyring i verktøyet, som gir mulighet for å lagre og gjenbruke stansmønstre via HMI-panelet.

Smøresystem:

Et smøresystem plasseres vanligvis etter valsmaten og før pressverktøyet.
ORTIC Valsmater Modell 200/80 er en avansert løsning som kombinerer høy presisjon, sikkerhet og brukervennlighet, noe som gjør den til en utmerket investering for automatisert båndmatting.
